Hoe hoger de droogbrandende oppervlaktetemperatuur van de PTC-verwarmingsbuis, hoe groter het stabiele vermogen. Het verhogen van de oppervlaktetemperatuur zal echter de vermogensdemping verhogen, de kans op doorslag van de PTC-verwarmer vergroten en de prestaties van de lijm, draad en isolatielaag verminderen en de betrouwbaarheid verminderen.
Wanneer de droog brandende oppervlaktetemperatuur van de PTC-verwarmingsbuis hetzelfde is als de vloeistoftemperatuur, is het verwarmingsvermogen in principe 0, dat wil zeggen, het wordt niet langer verwarmd. Daarom is de droogbrandende oppervlaktetemperatuur van de PTC-verwarmingsbuis altijd meer dan 20°C hoger dan de vloeistoftemperatuur, anders kan deze niet worden verwarmd. Hoe kleiner het verschil tussen de droge oppervlaktetemperatuur van de PTC-verwarmingsbuis en de vloeistoftemperatuur, hoe kleiner de vermogensdichtheid van de verwarmingsbuis, hoe groter het volume en hoe hoger de kosten.

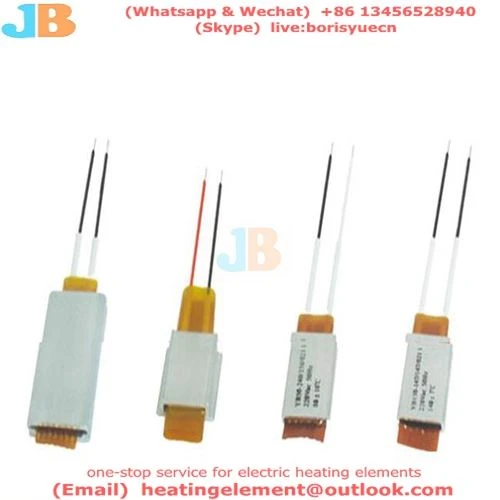

PTC-verwarmer wordt ook wel PTC-verwarmingselement genoemd, dat is samengesteld uit PTC-keramisch verwarmingselement en aluminium buis. Dit type PTC-verwarmer heeft de voordelen van een lage thermische weerstand en een hoge efficiëntie van de warmtewisseling. Het is een elektrische verwarming met automatische constante temperatuur en energiebesparing. Het opvallende kenmerk ligt in de veiligheidsprestaties. Onder elke toepassing kan het fenomeen"roodheid" op het oppervlak van elektrische verwarmingsbuisverwarmers zullen niet voorkomen, wat brandwonden, brand en andere veiligheidsrisico's kan veroorzaken.
Het is samengesteld uit gegalvaniseerde buitenste drukplaat, roestvrijstalen gegolfde veerplaat, gegalvaniseerde binnenste drukplaat, enkellaags aluminium koellichaam, ptc verwarmingsplaat, dubbellaags aluminium koellichaam, vernikkelde koperen elektrode-aansluiting en pps hoge temperatuur plastic elektrode schede. Dit product maakt gebruik van een U-vormig gegolfd koellichaam, dat de warmteafvoer verbetert, de voordelen van lijm en mechanisch combineert, en volledig rekening houdt met de verschillende thermische en elektrische verschijnselen van ptc-verwarmingselementen tijdens bedrijf, en de hechtkracht is sterk. , Uitstekende warmtegeleiding en warmteafvoer, hoog rendement, veiligheid en betrouwbaarheid. Dit type PTC-verwarmer heeft de voordelen van een lage thermische weerstand en een hoge efficiëntie van de warmtewisseling. Het is een elektrische verwarming met automatische constante temperatuur en energiebesparing. Een van zijn opvallende kenmerken ligt in zijn veiligheidsprestaties. Zelfs wanneer de ventilator uitvalt en stopt, ontvangt de PTC-verwarmer onvoldoende warmteafvoer en zal het vermogen automatisch sterk dalen. Op dit moment wordt de oppervlaktetemperatuur van de verwarmer op ongeveer de Curie-temperatuur gehouden (in het algemeen rond 250°C), om" roodheid" op het oppervlak van kachels zoals elektrische verwarmingsbuizen.
PTC-verwarmingsprincipe:
De PTC-thermistor voor constante temperatuurverwarming heeft de kenmerken van verwarming met constante temperatuur. Het principe is dat de PTC-thermistor zichzelf opwarmt nadat hij is ingeschakeld om de weerstand in de springzone te laten komen. De oppervlaktetemperatuur van de PTC-thermistor met constante temperatuurverwarming zal een constante waarde behouden. Deze temperatuur is alleen gelijk aan de PTC. De Curie-temperatuur van de thermistor is gerelateerd aan de aangelegde spanning, maar heeft in principe niets te maken met de omgevingstemperatuur. PTC-verwarmer is een verwarmingsapparaat dat is ontworpen met behulp van constante temperatuurverwarming PTC-thermistor constante temperatuurverwarmingskarakteristieken. Ter gelegenheid van kleine en middelgrote verwarming heeft de PTC-verwarmer de voordelen van verwarming op constante temperatuur, geen open vlam, hoge warmteomzettingssnelheid, minimale invloed van de voedingsspanning, een lange natuurlijke levensduur en andere traditionele verwarmingselementen. De toepassing in elektrische verwarmingstoestellen wordt steeds populairder. Begunstigd door R&D-ingenieurs. De PTC-thermistor met constante temperatuurverwarming kan in verschillende vormen en structuren en verschillende specificaties worden gemaakt, de meest voorkomende zijn wafelvorm, rechthoek, strookvorm, ring en honingraat poreuze vorm. Door de bovengenoemde PTC-verwarmingselementen en metalen componenten te combineren, kunnen verschillende vormen van krachtige PTC-verwarmers worden gevormd.
PTC-verwarmers worden gedeeld door geleidingsmethode;
(1) PTC-keramische verwarming op basis van warmtegeleiding. Het wordt gekenmerkt door een meerlaagse warmteoverdrachtstructuur zoals een elektrodeplaat (elektrische geleidbaarheid en warmteoverdracht), een isolerende laag (elektrische isolatie en warmteoverdracht), een warmtegeleidende warmteopslagplaat (sommige met warmtegeleidende lijm) gemonteerd op het oppervlak van het PTC-verwarmingselement en het PTC-element De uitgestraalde warmte wordt overgedragen aan het verwarmde object.
(2) Diverse PTC keramische heteluchtverwarmers die convectieve warmteoverdracht met de gevormde hete lucht geleiden. Het wordt gekenmerkt door een groot uitgangsvermogen en kan automatisch de blaastemperatuur en de warmteafgifte aanpassen.
(3) Infraroodstraler. De kenmerken ervan gebruiken eigenlijk PTC-componenten of warmtegeleidingsplaten
De snelle warmte van het oppervlak stimuleert direct of indirect de ver-infraroodverf of het ver-infraroodmateriaal dat het oppervlak raakt om infrarood uit te stralen, wat een PTC-keramische infraroodstraler vormt.
PTC-verwarmers zijn onderverdeeld op basis van structurele kenmerken
(1) Gewone en praktische PTC-keramische verwarming. Dergelijke apparaten omvatten voornamelijk: elektrisch muggenspray, handwarmer, droger, elektrische verwarmingsplaat, strijkijzer, elektrische soldeerbout, elektrische verwarmingslijm, krultang, enz. Het kenmerk is dat het vermogen niet groot is, maar de thermische efficiëntie is hoog en het is heel praktisch.
(2) Automatische constante temperatuur PTC-verwarmer. Dergelijke apparaten omvatten voornamelijk: klein kristalapparaat constante temperatuurbad, constante temperatuurincubator, elektronische thermosfles, incubator, thermosbeker, isolatieplaat, isolatiekast, isolatietafel, enz. Het wordt gekenmerkt door automatisch warmtebehoud, eenvoudige structuur, goede constante temperatuur kenmerken, hoge thermische efficiëntie en een breed temperatuurbereik in de bedrijfsomgeving.
(3) Hetelucht PTC-verwarmer. Dergelijke hetelucht-PTC-verwarmers omvatten voornamelijk: kleine heteluchtverwarmers, haardrogers, verwarmingskamers, drogers, droogkasten, wasdrogers, industriële droogapparatuur, enz. Het wordt gekenmerkt door een hoog vermogen heteluchtvermogen, snelle verwarming, veiligheid en automatisch aanpassing van de luchttemperatuur en het stroomverbruik.
PTC's rol in airconditioning
De PTC-golfverwarmer van airconditioner is een soort zelfcontrolerende temperatuurverwarmer.
1. Constante temperatuurverwarming PTC-thermistor heeft verwarmingskarakteristieken bij constante temperatuur. Het principe is dat nadat de PTC-thermistor is ingeschakeld, de weerstandswaarde de sprongzone binnengaat door zelfverhitting. De oppervlaktetemperatuur van de PTC-thermistor met constante temperatuurverwarming zal een constante waarde behouden. Het is gerelateerd aan de Curie-temperatuur van de PTC-thermistor en de aangelegde spanning, maar heeft in principe niets te maken met de omgevingstemperatuur.
2. Het PTC-verwarmingselement is een verwarmingselement dat is ontworpen met behulp van de constante temperatuurverwarmingskarakteristiek van de PTC-thermistor. Ter gelegenheid van verwarming met laag en gemiddeld vermogen heeft het PTC-verwarmingselement de voordelen van verwarming op constante temperatuur, geen open vlam, hoge warmteomzettingssnelheid, minimale invloed van de voedingsspanning, een lange natuurlijke levensduur en andere traditionele verwarmingselementen. De toepassing in elektrische verwarmingstoestellen wordt steeds populairder. Begunstigd door R&D-ingenieurs.
3. De PTC-thermistor met constante temperatuurverwarming kan in verschillende vormen en structuren en verschillende specificaties worden gemaakt, de meest voorkomende zijn wafelvorm, rechthoek, stripvorm, ring en honingraat poreuze vorm, enz. De bovengenoemde PTC-verwarmingselementen combineren en metalen componenten kunnen verschillende vormen van krachtige PTC-verwarmingselementen vormen.
Er zijn veel factoren in de oppervlaktetemperatuur van de PTC-verwarmer, dus de nauwkeurigheid van de constante oppervlaktetemperatuur kan niet erg hoog zijn. In gevallen waar een hoge nauwkeurigheid van de temperatuurregeling vereist is, kunnen PTC-verwarmers en temperatuurregelaars worden gebruikt. Wanneer de externe temperatuurregelaar uitvalt, zal de temperatuur van het verwarmingsoppervlak van de PTC-verwarmer de ingestelde constante temperatuur niet overschrijden en heeft deze een oververhittingsbeveiligingsfunctie.
